全新YAMAHA貼片機YRM20超高速雙軌貼片機，可接受新機預定。

它利用兩種類型的頭：一種新開發的高速多用途旋轉（RM）頭，當與新型高速送料器結合使用時，可提供世界領先的安裝性能（在最佳條件下）* 2為115,000CPH * 3，以及通過新設計的在線（HM）噴頭結合了高速和多功能性的1噴頭解決方案。
它具有±25μm（Cpk≥1.0）的高安裝精度，支持0201（0.25×0.125mm）大小的微芯片組件安裝。
此外，新開發的輸送機可處理最大510mm的板寬，優化的布局可提高轉移速度，并大大減少了更換板所需的時間。采用了繼承自高級模塊化Σ系列的超速傳動系統，實現了高效率的生產，減少了前后工作臺干擾時頭部進入的限制，并提高了生產率。
此外，操作屏幕上的GUI（圖形用戶界面）已經更新，從而使直觀操作變得容易。
* 1：表面貼裝機：旨在將各種電氣組件安裝到PCB（印刷電路板）上的生產設備，然后將這些設備整合到電子產品中。
* 2：2光束2頭等級的表面貼裝機在最佳條件下的相對安裝能力（CPH）。
* 3 CPH（每小時芯片數量）：每小時（單位時間）可以安裝的芯片總數。表示各種條件下的處理能力。
我們通過全套安裝設備（例如表面貼裝機，打印機，分配器和檢查設備）充分利用我們的優勢。這些是基于高效的安裝過程生產率，以期與其他設備（尤其是安裝線）連接。我們正在推廣智能工廠，該系統可以全面實現。
產品特色
1）體現智能工廠的新一代平臺
YRM20使用了新的機器控制系統，可以應對生產現場不斷增長的數據速度和容量要求的新時代。我們新的快速而強大的應用程序軟件可與外圍系統和軟件無縫，安全且無浪費地交互。
新機器采用了我們UP創建的獨特而有效的設計！（獨特且成熟）SMT（表面貼裝技術）經營理念。
2）2頭裝置，結合了旋轉頭和多功能在線頭，可實現世界領先的生產率
-結合Sigma技術的下一代高速旋轉（RM）頭
專為下一代平臺量身定制的新型旋轉式磁頭可與耐用的新型高速進紙器配合使用，并提高了紙帶進給速度，從而達到了115,000 CPH的速度，這是世界上同類產品中最快的速度，可實現出色的生產率。
-帶有更新后的控制系統的直列（HM）頭可提供高速和驚人的多功能性
-新的伺服系統和不斷發展的直列式噴頭相結合，可達到98,000 CPH的極快速度（在Yamaha Motor的最佳條件下）。該機器根據1頭解決方案的概念量身定制，可以采用閃電般快速的多功能包裝處理一種超小型組件，大型組件以及介于兩者之間的所有部件。
3）高精度，高質量的微型芯片安裝
X射線的新設計降低了熱變形，可在±25μm（Cpk≥1.0）的高精度安裝條件下使用。這使機器可以處理0201尺寸的微型芯片組件。
RM頭的可安裝組件尺寸為0201至12 x 12 mm，HM頭的可安裝組件尺寸為W 55 x L 100 mm。
該機器的新組件識別攝像頭可在線條和區域圖像之間切換，以實現靈活，更快，更高質量的識別。
此外，新的與ID鏈接的噴嘴通過較輕的噴嘴滑塊實現了高速，低沖擊的安裝。維護工作也比以往更加有效，因為噴嘴可與自動噴嘴更換器一起使用。
4）更快的生產速度
新開發的輸送機可處理最大510毫米的板寬，具有優化的布局和更快的運輸速度，顯著縮短了印刷電路板的更換時間，從而提高了有效的生產節拍。
該機器還使用超速運動，該運動具有Sigma技術，可實現高效生產。減少前后桌干擾時的頭部進入限制，進一步提高了實際生產率。
5）通過新設計的應用程序可改善可控制性和可視性的操作界面GUI
新的GUI具有先進的設計和易于閱讀的布局，可實現直觀的用戶控制。新的操作員模式使用戶只能操作必要的控件，從而增強了生產現場的可控性。
此外，得益于新的視覺系統和界面，為具有復雜形狀的零件創建零件數據所需的時間已大大減少。

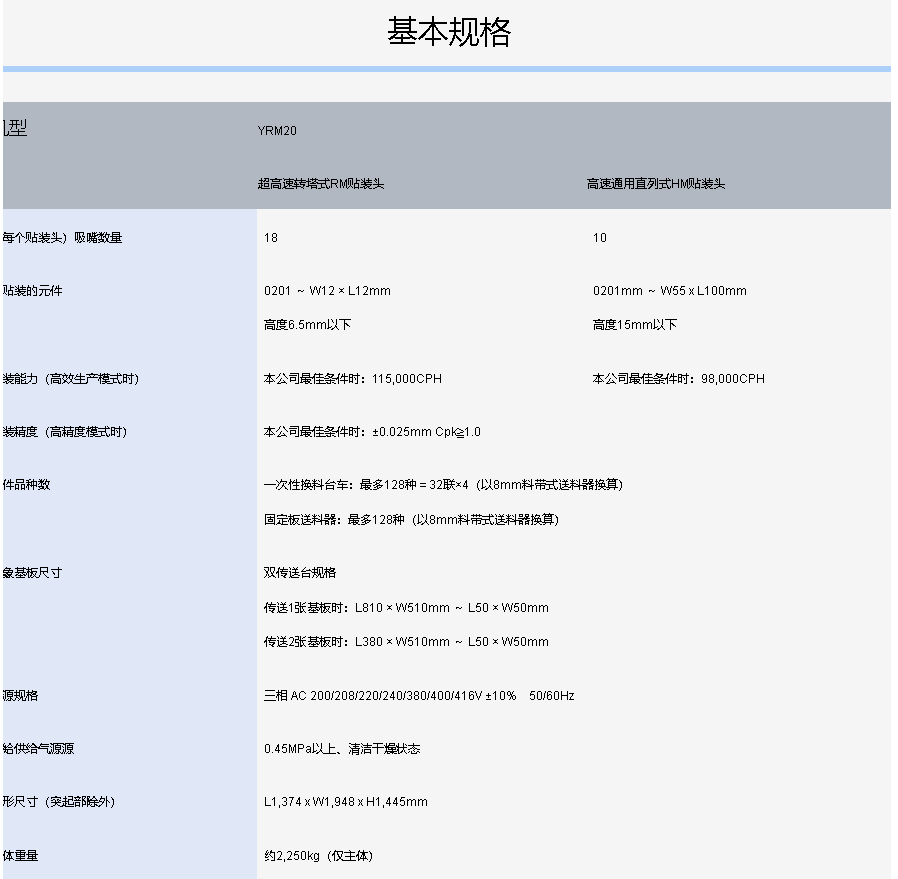

YRM20基本規格
高速多功能旋轉頭 直列HM頭
適用組件 0201 – 12 x 12毫米，高度6.5毫米或更小 0201 –寬55毫米x長100毫米，高度不超過15毫米
貼裝容量
（高生產率模式下） 115,000CPH 98,000立方米
安裝精度
（高精度模式下） Yamaha Motor最佳條件：±0.025 mm Cpk≧1.0
組件類型數 批量交換手推車：最多128種= 32×4（8mm紙帶進紙器轉換）
適用電路板尺寸 雙階段規格：長810 x寬510毫米-長50 x寬50毫米）
電源 三相AC 200/208/220/240/380/400/416 V±10％50/60 Hz
氣源 0.45 MPa以上，清潔干燥狀態
外形尺寸（不包括投影零件） 長1,374 x寬1,948 x高1,445毫米
重量 2250公斤
|
